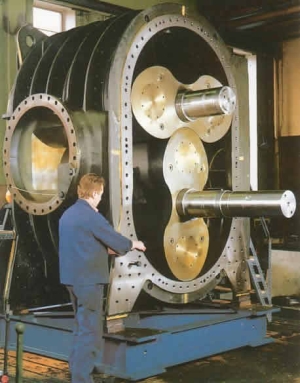

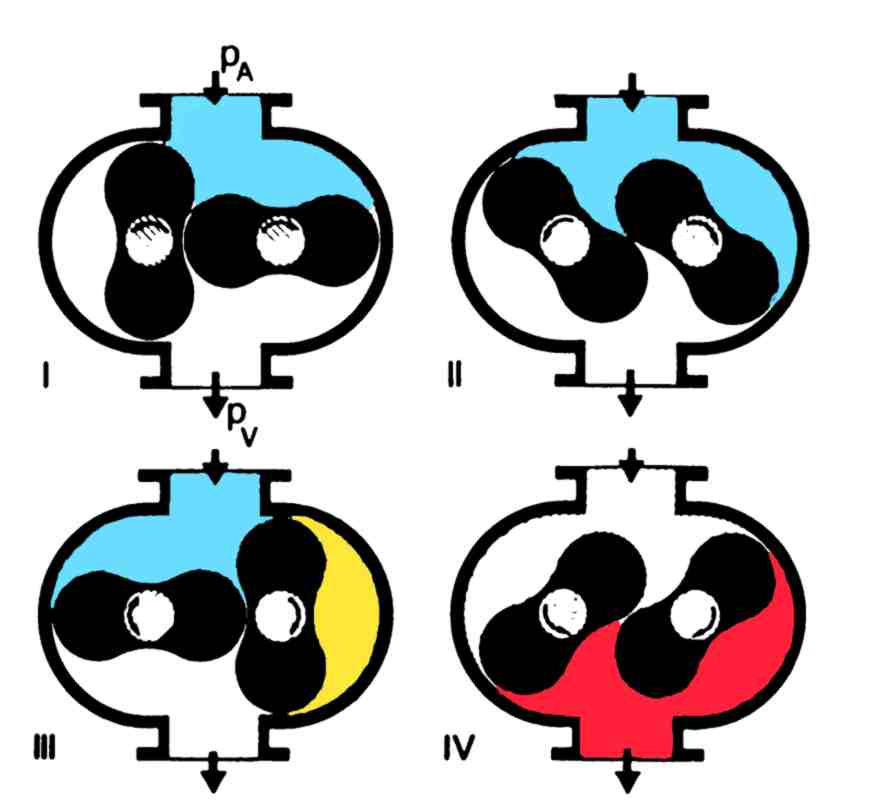

Waelzkolben-Pumpen Die Wälzkolbenpumpe, auch Rootspumpe, ist eine Drehkolbenpumpe, die mittels symmetrischer, gegenläufig angeordneter Drehkolben eine Druckdifferenz in einem Druckbereich von 10 bis 10E–3 mbar erzeugt. Sie arbeitet nach dem Prinzip der Rotationsverdrängung mit zwei Kolben. Jeder der beiden Kolben hat dabei den Umriss einer Acht und beide laufen in einem Gehäuse bei hoher Drehzahl aneinander ab, ohne sich oder die Gehäusewand zu berühren. Der Abstand zwischen den Kolben beträgt etwa 0,1 mm. Der Schöpfraum ist sichelförmig. Die Wälzkolbenpumpe benötigt eine Vorpumpe, da sie nicht beliebig große Druckunterschiede verkraftet. Sie muss verspannungsfrei, möglichst waagerecht montiert werden. Der Vorteil dieser Pumpe ist, dass keine Schmierung im Schöpfraum vorhanden ist. Dies ist eine wichtige Voraussetzung bei Vorpumpen für UHV-Anlagen. Bedingt durch den Strömungswiderstand und den unterschiedlichen Temperaturkoeffizienten der Kolben und des Gehäuses, benötigt die Rootskolbenpumpe selbst eine Vorpumpe. Arbeitsprinzip (Quelle: WERNIG Maschinen- und Apparatebau) Der Ablauf des Pumpvorgangs kann in vier Phasen eingeteilt werden: Bei Phase I dringt das Gas in den dem Rezipienten zugewandten Volumen ein. Während der Phase II wird das Volumen stetig vergrößert, bis in Phase III ein sichelförmiger Schöpfraum von dem Schöpfvolumen auf der Gaseinlassseite abgetrennt wird. In Phase IV erlangt das Gas einen Zugang zu dem Raum auf der Ausstoßseite. Das Gas aus dem Schöpfraum verdichtet sich mit dem bereits vorhandenen Gas, bis es bei der weiteren Kolbenbewegung ausgestoßen wird. Bei hohen Drehzahlen erreicht man trotz des Verlustes an der Spalte (Leitwert gering) ein hohes Saugvermögen. Die Drehzahl ist begrenzt durch die auf den Kolbenwerkstoff wirkenden Fliehkräfte.    Wikipedia

Wälzkolben-Pumpen - FAQ's Waelzkolben-Pumpen Hersteller magnetgekuppelte Wälzkolbenpumpen ? Pfeiffer Vacuum hat eine komplette Reihe magnetgekuppelter Wälzkolbenpumpen mit einem Saugvermögen von 250 bis 6000 m³/h entwickelt. Das Konzept bewährter Wälzkolbenpumpen wurde durch die Magnetkupplung ergänzt. Die Pumpen sind rein statisch gegen Atmosphäre gedichtet, dadurch entsteht kein Verschleiß an rotierenden Dichtungen, und es wird keine Wartung von Dichtungen nötig. Die integrale Leckrate der Pumpe ist deswegen kleiner als 1x10-5 mbar l/s. Weil der Spalttopf korrosionsgeschützt ist, sind die Pumpen auch für aggressive Medien geeignet. Die magnetgekuppelten Wälzkolbenpumpen sind in vielen Anwendungen einsetzbar, zum Beispiel Chemie- und Verfahrenstechnik, Beschichtung, Halbleiterindustrie, Forschung und Entwicklung, Maschinenbau, Metallurgie, Verpackungsindustrie und Gefriertrocknung.
